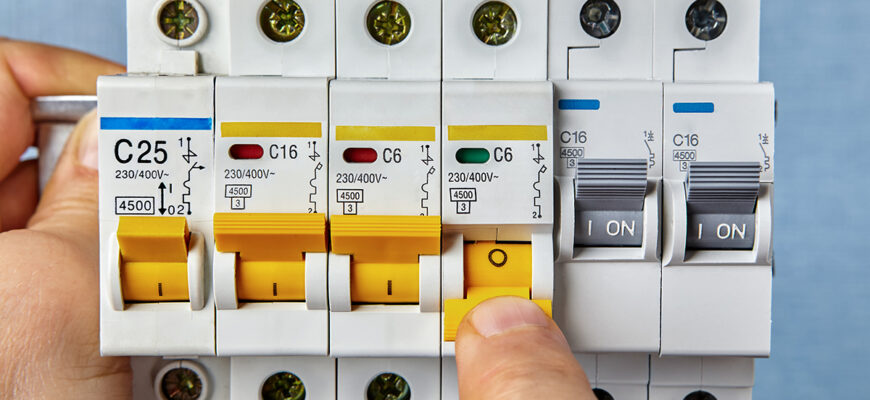

Защита и безопасность: все о УЗО и дифференциальных автоматах

Современная электросеть должна быть защищена не только от короткого замыкания и перегрузки, но и от опасных токов утечки. Для этого применяют УЗО и дифференциальные автоматы. Эти устройства часто путают, хотя они выполняют разные задачи.

Разберемся, как работают УЗО и дифавтоматы, чем они отличаются от обычного автоматического выключателя, какие характеристики имеют и что учитывать при выборе защиты для квартиры или частного дома.

Что такое УЗО и зачем оно нужно

УЗО — устройство защитного отключения, которое контролирует разницу токов в проводниках электрической цепи. Если появляется дифференциальный ток, превышающий установленное значение, устройство отключает питание.

Основная задача УЗО — снизить риск поражения человека электрическим током и отключить цепь при опасной утечке.

Как работает УЗО

В нормальном режиме ток, проходящий к нагрузке, соответствует току, возвращающемуся обратно. Если часть тока начинает уходить другим путем, например через поврежденную изоляцию, корпус прибора или человека, возникает разница.

УЗО фиксирует эту разницу. Если она превышает установленный порог, устройство отключает защищаемую цепь.

От чего защищает УЗО

УЗО реагирует на дифференциальный ток. Оно может отключить питание при повреждении изоляции, утечке на корпус электроприбора и в других ситуациях, связанных с током утечки.

Устройства с номинальным отключающим дифференциальным током до 30 мА применяются в качестве дополнительной защиты от поражения электрическим током.

При этом УЗО не является единственной мерой электробезопасности и не отменяет необходимость других предусмотренных способов защиты.

От чего УЗО не защищает

Стандартное УЗО не заменяет автоматический выключатель. Само по себе оно не предназначено для защиты электропроводки от перегрузки и короткого замыкания.

Поэтому при использовании УЗО необходимо предусматривать отдельную защиту цепи от сверхтока.

Что такое дифференциальный автомат

Дифференциальный автомат, или дифавтомат, — устройство, которое сочетает функции УЗО и автоматического выключателя.

Он контролирует наличие дифференциального тока и одновременно защищает электрическую цепь от перегрузки и короткого замыкания.

От чего защищает дифавтомат

Дифавтомат выполняет сразу несколько функций:

• реагирует на опасный дифференциальный ток;
• защищает цепь от перегрузки;
• отключает питание при коротком замыкании.

Именно совмещение нескольких видов защиты в одном корпусе является главным отличием дифавтомата от обычного УЗО.

Как работает дифавтомат

Дифференциальная часть устройства отслеживает разницу токов в проводниках. Автоматический расцепитель контролирует ток нагрузки.

Если возникает утечка, перегрузка или короткое замыкание, аппарат отключает защищаемую цепь.

Чем УЗО отличается от дифавтомата

Главное отличие заключается в наборе функций. УЗО реагирует на дифференциальный ток, а дифавтомат дополнительно обеспечивает защиту от перегрузки и короткого замыкания.

Характеристика	УЗО	Дифавтомат
Реагирует на дифференциальный ток	Да	Да
Защищает от перегрузки	Нет	Да
Защищает от короткого замыкания	Нет	Да
Нужна отдельная защита от сверхтока	Да	Обычно нет
Объединяет несколько функций	Нет	Да

Количество занимаемых модулей, наличие индикации и другие особенности зависят от конкретного исполнения устройства.

УЗО, дифавтомат и обычный автомат: в чем разница

Автоматический выключатель, УЗО и дифавтомат нельзя считать взаимозаменяемыми устройствами.

Автоматический выключатель защищает электрическую цепь от перегрузки и короткого замыкания.

УЗО реагирует на возникновение дифференциального тока.

Дифавтомат сочетает обе функции: дифференциальную защиту и защиту от сверхтока.

Поэтому выбирать устройство нужно не только по его номинальному току, но и по задачам, которые оно должно выполнять.

Основные характеристики УЗО и дифавтоматов

При выборе защитного аппарата необходимо учитывать сразу несколько параметров.

Номинальный ток

Номинальный ток обозначается в амперах: например, 16 А, 25 А, 40 А или 63 А.

Он связан с токовой нагрузкой, для которой рассчитано устройство. Выбирать аппарат только по принципу «чем больше номинал, тем лучше» нельзя. Необходимо учитывать нагрузку, параметры кабеля и схему защиты.

Номинальный отключающий дифференциальный ток

Этот показатель обычно указывается в миллиамперах — например, 10 мА или 30 мА.

Важно не путать его с номинальным током устройства. Значение 30 мА характеризует чувствительность дифференциальной защиты, а 25 А или 40 А — токовую характеристику аппарата.

Типы AC, A, F и B

Тип УЗО или дифавтомата определяет, на какие формы дифференциального тока устройство способно реагировать.

В продаже встречаются аппараты типов AC, A, F и B. Выбор зависит от характера нагрузки и подключенного оборудования. Нельзя считать один из типов универсально подходящим для всех случаев.

Количество полюсов

Для однофазных и трехфазных сетей применяются устройства разного исполнения. Количество полюсов выбирают с учетом схемы электроснабжения.

Характеристика автоматического расцепителя

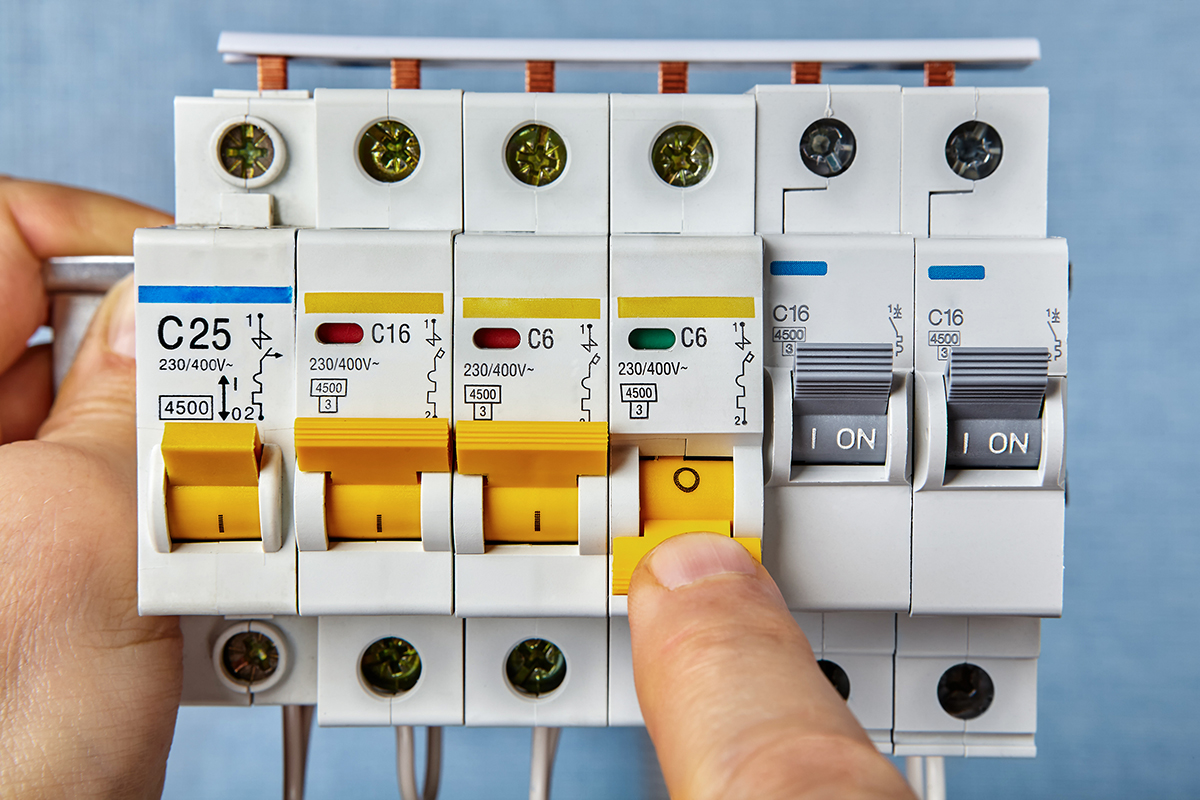

У дифавтоматов можно встретить обозначения B16, C16 и подобные.

Число показывает номинальный ток, а буква характеризует работу электромагнитного расцепителя при значительном превышении тока.

Нельзя утверждать, что, например, характеристика C всегда является оптимальной для любой квартиры.

Как читать маркировку УЗО и дифавтомата

На корпусе защитного устройства может быть указано сразу несколько параметров:

• номинальный ток в амперах;
• номинальный отключающий дифференциальный ток в миллиамперах;
• тип дифференциальной защиты;
• количество полюсов;
• отключающая способность;
• характеристика автоматического расцепителя у дифавтомата;
• технические обозначения производителя.

На корпусе также обычно находится кнопка TEST, предназначенная для проверки механизма дифференциального отключения.

Что выбрать: УЗО с автоматом или дифавтомат

Универсального ответа на вопрос, что лучше — УЗО или дифавтомат, нет. Выбор зависит от схемы электрощита, характеристик линии и требуемых функций.

Когда используют УЗО с автоматом

В такой схеме функции разделены между двумя аппаратами. Автоматический выключатель обеспечивает защиту от сверхтока, а УЗО контролирует дифференциальный ток.

Преимущество такого решения — возможность отдельно подбирать характеристики двух устройств.

Когда используют дифавтомат

Дифавтомат удобен там, где необходимо объединить несколько функций защиты в одном аппарате.

При этом особенности диагностики причины отключения, занимаемое место в щите и наличие индикации зависят от конкретной модели.

Как выбрать УЗО или дифавтомат для дома

Выбирать устройство нужно по параметрам конкретной электрической линии, а не только по одному значению на корпусе.

Определить назначение линии

Сначала необходимо понять, что подключено к цепи: розетки, освещение, отдельный мощный электроприбор, оборудование гаража, мастерской или наружной сети.

Учесть параметры электропроводки

При выборе защиты принимают во внимание:

• расчетную нагрузку;
• характеристики и сечение кабеля;
• параметры электросети;
• систему защитного заземления;
• требования подключаемого оборудования;
• существующие защитные аппараты.

Для проектирования и изменения схемы электрощита следует привлекать квалифицированного специалиста.

Почему срабатывает УЗО или дифавтомат

Срабатывание защитного устройства означает, что необходимо определить причину отключения.

Возможные причины:

• повреждение изоляции;
• неисправность электроприбора;
• попадание влаги;
• проблемы с проводкой;
• неправильное соединение проводников;
• суммарные токи утечки оборудования;
• ошибки монтажа;
• неисправность самого защитного аппарата.

У дифавтомата причиной отключения также могут быть перегрузка или короткое замыкание.

Регулярное срабатывание нельзя устранять простым отключением защиты или заменой аппарата на менее чувствительный без диагностики причины.

Как проверить работоспособность УЗО

Для чего нужна кнопка TEST

Кнопка TEST позволяет проверить работу механизма дифференциального отключения.

Проверку следует выполнять в соответствии с инструкцией производителя конкретного устройства. Периодичность также необходимо определять по документации изготовителя.

Успешное срабатывание при нажатии TEST не заменяет полноценную проверку состояния электропроводки и защитных устройств.

Можно ли использовать УЗО без заземления

УЗО и защитное заземление выполняют разные функции. Установка устройства защитного отключения не отменяет необходимость предусмотренного системой защитного заземления.

Особенно осторожно следует подходить к модернизации старой проводки. Самостоятельно изменять схему заземления или соединение проводников без необходимых знаний опасно.

Частые вопросы об УЗО и дифавтоматах

Что лучше — УЗО или дифавтомат?

Выбор зависит от конкретной схемы. УЗО используется вместе с защитой от сверхтока, а дифавтомат объединяет несколько функций в одном устройстве.

Защищает ли УЗО от короткого замыкания?

Стандартное УЗО само по себе не выполняет функцию автоматического выключателя и не предназначено для защиты от короткого замыкания.

Что означает 30 мА на УЗО?

30 мА — значение номинального отключающего дифференциального тока. Оно характеризует чувствительность устройства к току утечки и не является допустимой нагрузкой цепи.

Нужно ли УЗО, если уже установлен автомат?

Автоматический выключатель и УЗО выполняют разные задачи. Автомат реагирует на перегрузку и короткое замыкание, а УЗО — на дифференциальный ток.

Почему УЗО срабатывает без видимой причины?

Даже если причина визуально не заметна, в цепи может существовать утечка, повреждение изоляции, проблема с электроприбором или ошибка в проводке. Необходимо провести диагностику.

Главное об УЗО и дифавтоматах

УЗО и дифференциальные автоматы являются важными элементами защиты электрической сети. УЗО реагирует на дифференциальный ток, но само по себе не заменяет автоматическую защиту от перегрузки и короткого замыкания.

Дифавтомат объединяет функции дифференциальной защиты и автоматического выключателя. При выборе любого устройства необходимо учитывать параметры конкретной линии, характеристики кабеля, нагрузку и общую схему электрощита.

Перед покупкой защитного аппарата определите параметры защищаемой цепи. Проектирование, сборку и модернизацию электрощита следует поручать квалифицированному специалисту.
